400-0868-687/13036672111
石膏自流平為什么會(huì)開裂？
石膏自流平因其收縮率小于0.01%，產(chǎn)品體積穩(wěn)定性好，不易空鼓開裂，很好的解決了傳統(tǒng)水泥產(chǎn)品的不足。但為什么同樣的石膏自流平砂漿，別的工地效果完美，而個(gè)別工地施工就會(huì)出現(xiàn)開裂的問題呢？
首先，要知道石膏自流平開裂分為兩大類：塑性開裂和剛性開裂。它們是如何產(chǎn)生的？怎么解決？一起了解一下。
一、塑性開裂
塑性開裂是指石膏自流平在干燥過程中，因局部失水過快，導(dǎo)致出現(xiàn)裂紋。裂紋主要表現(xiàn)為收縮性裂紋，多出現(xiàn)在石膏自流平的表面。
1.產(chǎn)生原因：

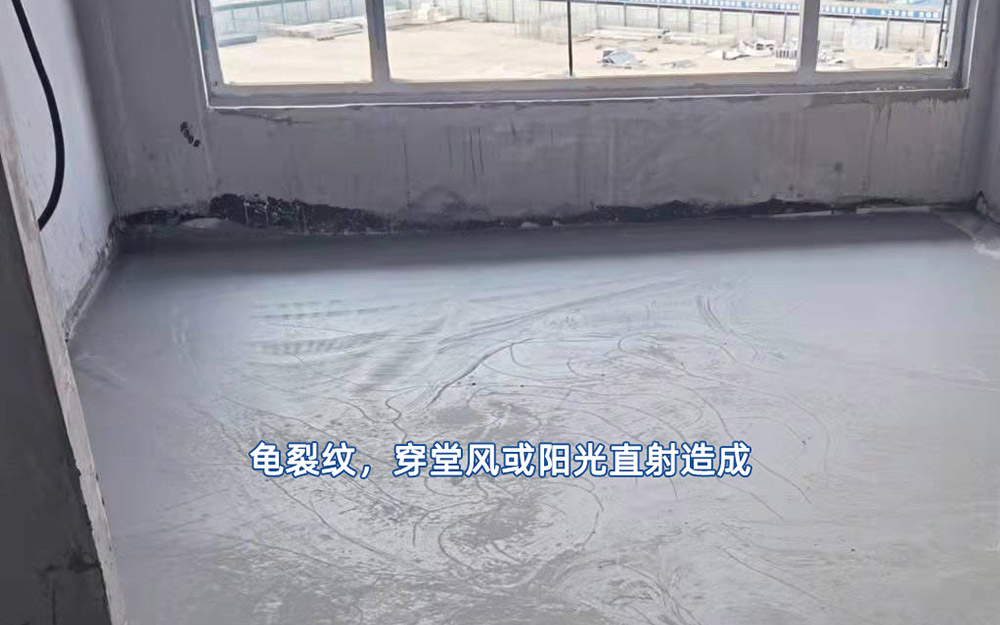

- 環(huán)境影響：由陽光直射、穿堂風(fēng)造成；另外，施工環(huán)境溫度過高，也會(huì)導(dǎo)致自流平快速失水產(chǎn)生裂紋。
- 基層問題：基層過于干燥、吸水量大；界面劑涂刷不均勻。
- 漿料拌和：超過操作時(shí)間的漿料與新拌和的漿料混合攪拌后施工，由于操作時(shí)間縮短導(dǎo)致自流平開裂。
2.解決辦法：
- 夏季氣溫高，應(yīng)錯(cuò)開高溫時(shí)段施工，施工環(huán)境溫度不宜大于35℃；施工前后注意適當(dāng)遮擋陽光，避免陽光直射及穿堂風(fēng)直吹。
- 如果基層過于干燥、吸水量大，建議先用清水潤(rùn)濕，避免材料施工后水分被基層迅速吸收?；鶎游蔬^大的地面，建議涂刷兩次界面劑。
- 拌和好的石膏自流平漿料應(yīng)在30min內(nèi)用完。
二、剛性開裂
剛性開裂是指石膏自流平在干燥后期產(chǎn)生的裂紋，早期裂紋微小，后期隨著應(yīng)力的不斷拉伸，裂紋不斷擴(kuò)張。
1.產(chǎn)生原因：

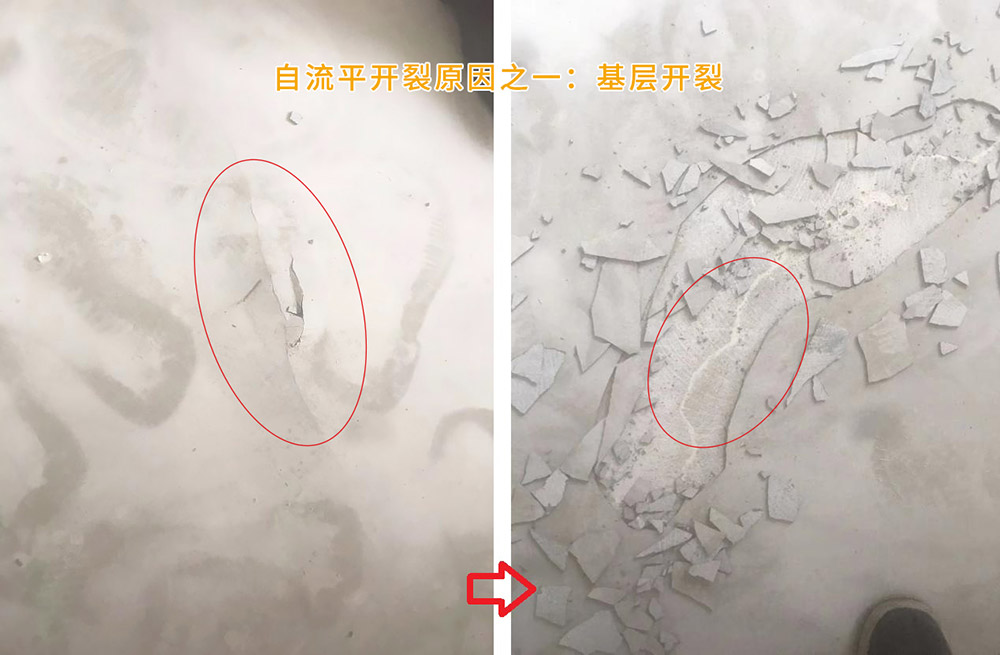

- 基層問題：基層開裂，產(chǎn)生的應(yīng)力影響到自流平。
- 施工問題：攤鋪面積大，沒有按規(guī)范設(shè)置分隔縫，干燥收縮產(chǎn)生的應(yīng)力導(dǎo)致裂縫。
2.解決辦法：
- 對(duì)于基層本身的裂縫，應(yīng)先修補(bǔ)。將裂縫切成10mm~20mm寬、深度為基層厚度的1/3~2/3的V型槽，進(jìn)行修補(bǔ)。
- 施工面積大于30m，或邊長(zhǎng)大于6m時(shí)，應(yīng)設(shè)置伸縮縫，避免應(yīng)力堆積造成開裂；伸縮縫宜設(shè)置在門邊、墻體陽角處等位置，且間距不應(yīng)大于3m。
以上就是小編匯總的石膏自流平在施工中遇到開裂的處理方法，希望給大家?guī)韼椭?。關(guān)于自流平施工方面的問題，歡迎一起交流探討。
西南地區(qū)優(yōu)質(zhì)石膏自流平砂漿，請(qǐng)認(rèn)準(zhǔn)華邦保和！質(zhì)量穩(wěn)定可靠，性價(jià)比高！產(chǎn)品、技術(shù)、服務(wù)咨詢，請(qǐng)聯(lián)系191-8396-9280。
